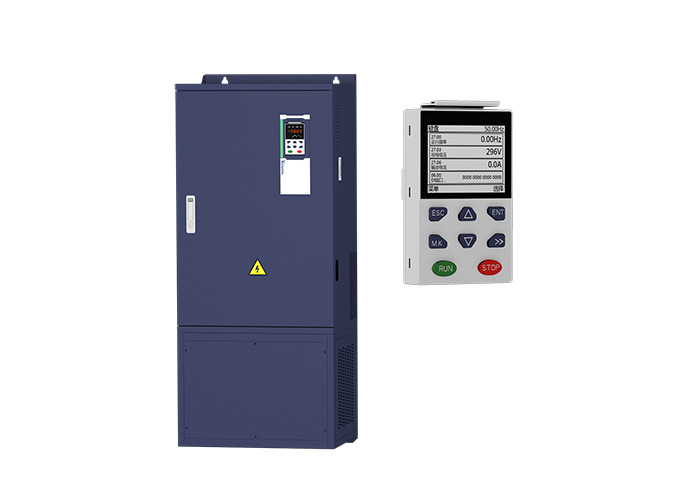

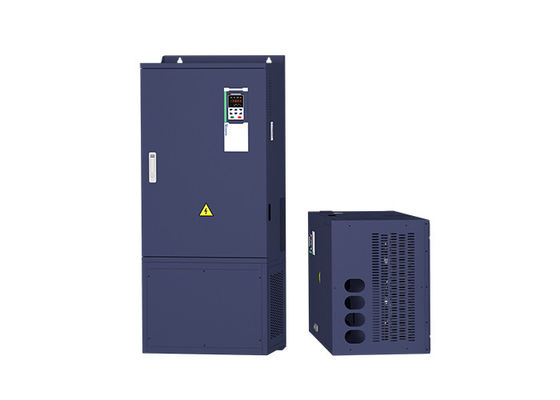

0.75kw-710kw CNC CNC van de Machineomschakelaar Asvfd Positionele Controle
  • 0.75kw-710kw CNC Machine Inverter CNC Spindle VFD Positional Control
  • 0.75kw-710kw CNC Machine Inverter CNC Spindle VFD Positional Control
Plaats van herkomst China
Merknaam VEIKONG
Certificering CE
Modelnummer VFD500
Min. bestelaantal 1
Prijs Negotiable
Verpakking Details het Karton van het machts minder dan 45kw gebruik, die van 45kw-gebruiks Houten geval beginnen
Levertijd 3 dagen, hangen van de ordehoeveelheid af
Betalingscondities L/C, T/T, Western Union
Levering vermogen 15000 stuks per maand
Productdetails
Productnaam Omschakelaar voor CNC machine Macht 0.75kw-710kw
Lading CNC asmachine controlewijze positionele controle
Voltage 220v/380v Fase Eenfasig/driefasig
Hoog licht

710kw CNC As VFD

,

710kw CNC Machineomschakelaar

,

0.75kw CNC Machineomschakelaar
Productomschrijving
VFD-van de de omschakelaarsfrequentie van de asmotor de omschakelaars VFD voor CNC machine


VEIKONG het hete verkopen VFD

VFD500M is minivfd van de hoge prestaties vectorcontrole

VFD500 is hoge performacne algemene vfd

VFD550 is hoge perfromance speciale vfd met positionele controle.

VFD530 is hoge prestaties speciale vfd met het opheffen van functie, 2 PID, steun Synchrone en asynchrone motoren steunt

Vfd500-PV is zonnepompomschakelaar.

VFD510 is IP65-omschakelaar



Waarom VEIONG kies:



1, 180%-torsie bij 0.25hz;

2, Vectorcontrole met open circuit, closed-loop controle;

3, identificeren automatisch de motorparameters, self-learning;

4, installeren PID, hoofdascontrole voor CNC draaibank;

5, Modbus-communicatie protocol, RS485-mededeling, CANlink

6, Eenvoudige PLC en meertrappige snelheid;

7, Snelheid het volgen functie;

8, de automatische aanpassing van de Dragerfrequentie;

9, Slingerfrequentie;

10, Diverse beschermingsmechanismen (over stroom/over voltage/overbelasting, het oververhitten, enz.),

om de omschakelaar en de motor te beschermen.





Hardwareeigenschappen

  • Dubbele cpu-verwerking, nauwkeurigere controle
  • Het gebruiken van de recentste generatie IGBT
  • 0.4k~22kW met standaard binnenremeenheid
  • De binnenemc C3 filter met breekpuntontwerp, geschikt voor toegang en scheiding, ontmoet verschillend
  • PCBA-deklaagproces, het aanpassingsvermogen van het verhogingsmilieu
  • Unieke controleterminals: de eenvoudige elektronische schakelaar plaatste om de omzetting tussen bron en gootsteen van I/O terminals te voltooien
  • Los (de huidige) zou verwijzing, reis of niet kunnen worden geselecteerd
  • Het thermische ontwerp van IGBT
  • Het draadloze ontwerp van het ventilatorblok, gemakkelijk te vervangen of te handhaven
  • Het aansluiten van hulpventilator maakt de aandrijving voor slechter milieu geschikt





VFD500 de lijst van de parameterdistributie



Classificatie Parametergroep Pagina
Gemeenschappelijke parameters 00: Basisfunctie Pagina 30
01: Frequentie bronselectie Pagina 32
02: Begin en einde Pagina 37
03: Helling en S-curve Pagina 39
04: Analogon en impulsinput Pagina 41
05: Analogon en impulsoutput Pagina 45
06: Multifunctionele Digitale input (Di) Pagina 46
07: Multifunctionele Digitale output () Pagina 49
08: Het digitale Output plaatsen Pagina 51
Motorcontrole 10: Codeurtype Pagina 53
11: Motor1parmeter Pagina 54
12: De parameter van Motor1vfcontrol Pagina 56
13: Motor1 Vectorcontrolparameter Pagina 58
14: Torsiecontrole Pagina 59
16: Energie - besparingscontrole Pagina 61
Vertoning en bescherming 20: User-defined parameters Pagina 62
21: Toetsenbord en vertoning Pagina 63
22: AC Aandrijvingsconfiguratie Pagina 65
23: De functie van de aandrijvingsbescherming het plaatsen Pagina 67
24: De parameter van de motorbescherming Pagina 70
25: Fout het volgen parameter Pagina 72
26: De parameter van de foutenopname Pagina 72
27: Controleparameter Pagina 74
Mededeling 30: Modbusmededeling Pagina 75
Toepassing 40: Procespid Functie Pagina 77
41: Slaapfunctie Pagina 81
42: Eenvoudige PLC Pagina 82
43: Programmeerbare vertragingseenheid Pagina 84
44: Comparateur en logicaeenheid/controlemechanisme Pagina 86
45: Multifunctionele teller Pagina 90
Motor 2 60: Motor2 basisparameter Pagina 91
61: Motor2 parameter Pagina 91
62: De parameter van de Motor2vf controle Pagina 92
63: Motor2 vectorcontroleparameter Pagina 92





Techincalparameters:



Punt Specifiation
Input Inuputvoltage

1phase/3phase 220V: 200V~240V

3 fase 380V-480V: 380V~480V
  De toegestane waaier van de Voltageschommeling -15%~10%
  Inputfrequentie 50Hz/60Hz, schommeling minder dan 5%
Output Outputvoltage 3phase: 0~input voltage
  Overbelastingscapaciteit

Algemeen doeltoepassing: jaren '60 voor 150% van de geschatte stroom

Lichte ladingstoepassing: jaren '60 voor 120% van de geschatte stroom
Controle Controlewijze

V/f controle

De vectorcontrole van de Sensorlessstroom zonder PG kaart (SVC)

De stroom vectorcontrole van de sensorsnelheid met PG kaart (VC)
  Werkende wijze Snelheidscontrole, Torsiecontrole (SVC en VC)
  Snelheidswaaier

1:100 (V/f)

1:200 (SVC)

1:1000 (VC)
  De nauwkeurigheid van de snelheidscontrole

±0.5% (V/f)

±0.2% (SVC)

±0.02% (VC)
  Snelheidsreactie

5Hz (V/f)

20Hz (SVC)

50Hz (VC)
  frequentiegebied

0.00~600.00Hz (V/f)

0.00~200.00Hz (SVC)

0.00~400.00Hz (VC)
  De resolutie van de inputfrequentie

Het digitale plaatsen: 0,01 Herz

Analogon die plaatsen: maximumfrequentie x 0,1%
  Starttorsie

150%/0.5Hz (V/f)

180%/0.25Hz (SVC)

200%/0Hz (VC)
  De nauwkeurigheid van de torsiecontrole

SVC: binnen 5Hz10%, boven 5Hz5%

VC: 3.0%
  V/f kromme

V / F krommetype: rechte lijn, met meerdere balies, machtsfunctie, de scheiding van V/F-;

De steun van de torsieverhoging: Automatische torsieverhoging (fabriek die plaatsen), handtorsieverhoging
  Frequentie die helling geven

Steun lineaire en S-curveversnelling en vertraging;

4 groepen versnelling en vertragingstijd, plaatsende waaier 0.00s ~ 60000s
  Gelijkstroom-de controle van het busvoltage

De controle van de overvoltagebox: beperk de machtsgeneratie van de motor door de outputfrequentie aan te passen vermijden overslaand de voltagefout;



De controle van de Undervoltagebox: controleer de machtsconsumptie van de motor door de outputfrequentie aan te passen om slingeringsmislukking te vermijden



VdcMaxcontrole: Beperk de hoeveelheid macht door de motor door de outputfrequentie aan te passen wordt geproduceerd om overvoltagereis te vermijden die;

VdcMincontrole: Controleer de machtsconsumptie van de motor door de outputfrequentie aan te passen, om de fout van sprongundervoltage te vermijden
  Dragerfrequentie 1kHz~12kHz (varieert afhankelijk van het type)
  Startmethode Direct begin (kan toegevoegde gelijkstroom-rem zijn); verzend het volgen begin
  Eindemethode Vertragingseinde (kan toegevoegde gelijkstroom zijn remmend); vrij op te houden
  Maincontrolfunctie Stoot NEER controle, mismoedigheidscontrole, tot 16 snelheidsverrichting, gevaarlijk snelheidsvermijden, de verrichting van de schommelingsfrequentie, versnellings en vertragingstijdomschakeling, VF-scheiding, over opwinding het remmen, procespid controle, slaap en activeringsfunctie, ingebouwde eenvoudige PLC logica, virtuele Input en outputterminals, ingebouwde vertragingseenheid, ingebouwde vergelijkingseenheid en logicaeenheid, parametersteun en terugwinning, perfect foutenverslag, het foutenterugstellen, twee groepen aan de vrije omschakeling van motorparameters, de output van het softwareruilmiddel bedrading, terminals OMHOOG/
Functie Toetsenbord LEIDEN Digitaal toetsenbord en LCD toetsenbord (optie)
  mededeling

Norm:

MODBUS-mededeling

Optie: Profibus-DP en KAN OPENEN
  PG kaart De stijgende Kaart van de Codeurinterface (Differentiële Output en Open Collector), Roterende transformatorkaart
  Inputterminal

Norm:

5 digitale die inputterminals, één waarvan hoge snelheidsimpuls steunt tot 50kHz wordt ingevoerd;

2 analoge inputterminals, steunen 0 het voltageinput van ~ 10V of 0 de huidige input van ~ 20mA;

Optiekaart:

4 digitale inputterminals

2 de analoge input van het inputterminals.support-10v-+10v voltage
  Outputterminal

norm:

1 digitale outputterminal;

1 de outputterminal van de hoge snelheidsimpuls (open collectortype), steunt 0 output van het de golfsignaal van ~ 50kHz de vierkante;

1 terminal van de relaisoutput (het tweede relais is een optie)

2 analoge outputterminals, steunen 0 de huidige output van ~ 20mA of 0 het voltageoutput van ~ 10V;

Optiekaart: 4 digitale outputterminals
Bescherming Verwijs naar Hoofdstuk 6 het „Oplossen van problemen en Tegenmaatregelen“ voor de beschermingsfunctie door
Milieu Installatieplaats Binnen, geen direct zonlicht, stof, corrosief gas, brandbaar gas, olierook, damp, druppel of zout.
  Hoogte 0-3000m.inverter zal zijn derated als de hoogte de hogere stroom van than1000m en van het nominale vermogen door 1% als hoogteverhoging door 100m zal verminderen
  Omgevingstemperatuur -10°C~ +40°C, maximum50°c (derated als de omgevingstemperatuur tussen 40°C en 50°C) is Nominaal vermogen huidige daling door 1,5% als temperatuurverhoging door 1°C
  Vochtigheid Minder dan 95%RH, zonder het condenseren
  Trilling Minder dan 5,9 m/s2 (0,6 g)
  Opslagtemperatuur -20°C ~ +60°C
Anderen Installatie Aan de muur bevestigd, vloer-gecontroleerd transmural kabinet,
  Beveiligingsniveau IP20
  het koelen methode Gedwongen - luchtkoeling





0.75kw-710kw CNC CNC van de Machineomschakelaar Asvfd Positionele Controle 0



De toepassing van VEIKONG VFD:

0.75kw-710kw CNC CNC van de Machineomschakelaar Asvfd Positionele Controle 1







VEIKONG VFD vervangt beroemde merken

0.75kw-710kw CNC CNC van de Machineomschakelaar Asvfd Positionele Controle 2





Wijzewaaier

Model

Machtscapaciteit

(KVA)

Ingangsstroom

(a)

 Outputstroom (A)

Aanpasbare Motor

(KW)

 GROOTTE Remeenheid
Zware lading Lichte lading
In drie stadia: 380-480V, 50/60Hz
VFD500-R75GT4B 1.5 3.4 2.5 4.2 0,75 RANGSCHIK A Intern
VFD500-1R5GT4B 3 5 4.2 5.6 1.5
VFD500-2R2GT4B 4 5.8 5.6 9.4 2.2
VFD500-4R0G/5R5PT4B 5.9 10.5 9.4 13.0 3.7
VFD500-5R5G/7R5PT4B 8.9 14.6 13.0 17.0 5.5 GROOTTE B
VFD500-7R5G/011PT4B 11 20.5 17.0 23.0 7.5
VFD500-011G/015PT4B 17 26.0 25.0 31.0 11 GROOTTE C Intern
VFD500-015G/018PT4B 21 35.0 32.0 37.0 15
VFD500-018G/022PT4B 24 38.5 37.0 45.0 18.5 GROOTTE D
VFD500-022G/030PT4B 30 46.5 45.0 57.0 22
VFD500-030G/037PT4 40 62.0 60.0 75.0 30 GROOTTE E optie
VFD500-037G/045PT4 50 76.0 75.0 87.0 37
VFD500-045G/055PT4 60 92.0 90.0 110.0 45 GROOTTE F
VFD500-055G/075PT4 75 113.0 110.0 135.0 55
VFD500-075G/090PT4 104 157.0 152.0 165.0 75 GROOTTE G
VFD500-090G/110PT4 112 170.0 176.0 210.0 90 Extern
VFD500-110G/132PT4 145 220.0 210.0 253.0 110 GROOTTE H
VFD500-132G/160PT4 170 258.0 253.0 304.0 132 GROOTTE I
VFD500-160G/185PT4 210 320.0 304.0 360.0 160
VFD500-185G/200PT4 245 372.0 360.0 380.0 185 GROOTTE J
VFD500-200G/220PT4 250 380.0 380.0 426.0 200
VFD500-220G/250PT4 280 425.0 426.0 465.0 220 GROOTTE K
VFD500-250G/280PT4 315 479.0 465.0 520.0 250
VFD500-280G/315PT4 350 532.0 520.0 585.0 280 GROOTTE L
VFD500-315G/355PT4 385 585.0 585.0 650.0 315
VFD500-355G/400PT4 420 638.0 650.0 725.0 355 GROOTTE M
VFD500-400G/450PT4 470 714.0 725.0 820.0 400
VFD500-450G/500PT4 530 800.0 820.0 / 450 GROOTTE N
VFD500-500G/560PT4 580 880.0 900.0 / 500
VFD500-560G/630PT4 630 950.0 980.0 / 560 GROOTTE O
VFD500-630GT4 710 1080 1120. / 630 GROOTTE O
VFD500-710GT4 790 1200 1260 / 710 GROOTTE O
Enige fase: 220V, 50/60HZ
VFD500-R40GS2 1.3 6.0 3.2 5.6 0,4 RANGSCHIK A Ingebouwd
VFD500-R75GS2 2.4 11.0 5.6 8.0 0,75 RANGSCHIK A
VFD500-1R5GS2 3.5 15.0 8.0 10.6 1.5 RANGSCHIK A
VFD500-2R2GS2 5.5 25.0 10.6 14.0 2.2 RANGSCHIK A
VFD500-4R0GS2 7.7 35.0 17.0 23.0 4.0 GROOTTE B
VFD500-5R5GS2 8.9 53.0 25.0 31.0 5.5 GROOTTE C
VFD500-7R5GS2 11 67.0 32.0 37.0 7.5 GROOTTE C












Markeringen:

Veikong 3 Faseac Aandrijving

45kw veranderlijke Frequentieomschakelaars

Veikong VFD 500
