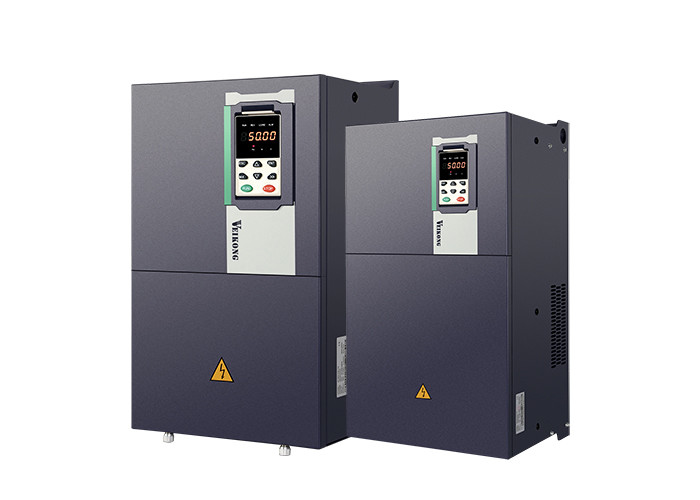

Veranderlijke de Frequentieomschakelaars Vfd van 22KW 30KW 37KW voor Pomp Met duikvermogen

Punt

Specifiation

Input

Inputvoltage

1phase/3phase 220V: 200V~240V

3 fase 380V-480V: 380V~480V

De toegestane waaier van de Voltageschommeling

-15%~10%

Inputfrequentie

50Hz/60Hz, schommeling minder dan 5%

Output

Outputvoltage

3phase: 0~input voltage

Overbelastingscapaciteit

Algemeen doeltoepassing: jaren '60 voor 150% van de geschatte stroom

Lichte ladingstoepassing: jaren '60 voor 120% van de geschatte stroom

Controle

Controlewijze

V/f controle

De vectorcontrole van de Sensorlessstroom zonder PG kaart (SVC)

De stroom vectorcontrole van de sensorsnelheid met PG kaart (VC)

Werkende wijze

Snelheidscontrole, Torsiecontrole (SVC en VC)

Snelheidswaaier

1:100 (V/f)

1:200 (SVC)

1:1000 (VC)

De nauwkeurigheid van de snelheidscontrole

±0.5% (V/f)

±0.2% (SVC)

±0.02% (VC)

Snelheidsreactie

5Hz (V/f)

20Hz (SVC)

50Hz (VC)

frequentiegebied

0.00~600.00Hz (V/f)

0.00~200.00Hz (SVC)

0.00~400.00Hz (VC)

De resolutie van de inputfrequentie

Het digitale plaatsen: 0,01 Herz

Analogon die plaatsen: maximumfrequentie x 0,1%

Starttorsie

150%/0.5Hz (V/f)

180%/0.25Hz (SVC)

200%/0Hz (VC)

De nauwkeurigheid van de torsiecontrole

SVC: binnen 5Hz10%, boven 5Hz5%

VC: 3.0%

V/f kromme

V / F krommetype: rechte lijn, met meerdere balies, machtsfunctie, de scheiding van V/F-;

De steun van de torsieverhoging: Automatische torsieverhoging (fabriek die plaatsen), handtorsieverhoging

Frequentie die helling geven

Steun lineaire en S-curveversnelling en vertraging;

4 groepen versnelling en vertragingstijd, plaatsende waaier 0.00s ~ 60000s

Gelijkstroom-de controle van het busvoltage

De controle van de overvoltagebox: beperk de machtsgeneratie van de motor door de outputfrequentie aan te passen vermijden overslaand de voltagefout;

De controle van de Undervoltagebox: controleer de machtsconsumptie van de motor door de outputfrequentie aan te passen om slingeringsmislukking te vermijden

VdcMaxcontrole: Beperk de hoeveelheid macht door de motor door de outputfrequentie aan te passen wordt geproduceerd om overvoltagereis te vermijden die;

VdcMincontrole: Controleer de machtsconsumptie van de motor door de outputfrequentie aan te passen, om de fout van sprongundervoltage te vermijden

Dragerfrequentie

1kHz~12kHz (varieert afhankelijk van het type)

Startmethode

Direct begin (kan toegevoegde gelijkstroom-rem zijn); verzend het volgen begin

Eindemethode

Vertragingseinde (kan toegevoegde gelijkstroom zijn remmend); vrij op te houden

Maincontrolfunctie

Stoot NEER controle, mismoedigheidscontrole, tot 16 snelheidsverrichting, gevaarlijk snelheidsvermijden, de verrichting van de schommelingsfrequentie, versnellings en vertragingstijdomschakeling, VF-scheiding, over opwinding het remmen, procespid controle, slaap en activeringsfunctie, ingebouwde eenvoudige PLC logica, virtuele Input en outputterminals, ingebouwde vertragingseenheid, ingebouwde vergelijkingseenheid en logicaeenheid, parametersteun en terugwinning, perfect foutenverslag, het foutenterugstellen, twee groepen aan motor het parametersfreeswitching, de output van het softwareruilmiddel bedrading, terminals OMHOOG/

Functie

Toetsenbord

LEIDEN Digitaal toetsenbord en LCD toetsenbord (optie)

Mededeling

Norm:

MODBUS-mededeling

KAN OPENEN EN PROFINET (IN ONTWIKKELING)

PG kaart

De stijgende Kaart van de Codeurinterface (Differentiële Output en Open Collector), Roterende transformatorkaart

Inputterminal

Norm:

5 digitale die inputterminals, één waarvan hoge snelheidsimpuls steunt tot 50kHz wordt ingevoerd;

2 analoge inputterminals, steunen 0 het voltageinput van ~ 10V of 0 de huidige input van ~ 20mA;

Optiekaart:

4 digitale inputterminals

2 de analoge input van het inputterminals.support-10v-+10v voltage

Outputterminal

norm:

1 digitale outputterminal;

1 de outputterminal van de hoge snelheidsimpuls (open collectortype), steunt 0 output van het de golfsignaal van ~ 50kHz de vierkante;

1 terminal van de relaisoutput (het tweede relais is een optie)

2 analoge outputterminals, steunen 0 de huidige output van ~ 20mA of 0 het voltageoutput van ~ 10V;

Optiekaart: 4 digitale outputterminals

Bescherming

Verwijs naar Hoofdstuk 6 het „Oplossen van problemen en Tegenmaatregelen“ voor de beschermingsfunctie door

Milieu

Installatieplaats

Binnen, geen direct zonlicht, stof, corrosief gas, brandbaar gas, olierook, damp, druppel of zout.

Hoogte

0-3000m.inverter zal zijn derated als de hoogte de hogere stroom van than1000m en van het nominale vermogen door 1% als hoogteverhoging door 100m zal verminderen

Omgevingstemperatuur

-10°C~ +40°C, maximum50°c (derated als de omgevingstemperatuur tussen 40°C en 50°C) is Nominaal vermogen huidige daling door 1,5% als temperatuurverhoging door 1°C

Vochtigheid

Minder dan 95%RH, zonder het condenseren

Trilling

Minder dan 5,9 m/s2 (0,6 g)

Opslagtemperatuur

-20°C ~ +60°C

Anderen

Installatie

Aan de muur bevestigd, vloer-gecontroleerd transmural kabinet,

Beveiligingsniveau

IP20

het koelen methode

Gedwongen - luchtkoeling

EMC

CE ROHS

Interne EMC filter

Leeft en61800-3 na

Categorie C3

3de Milieu
