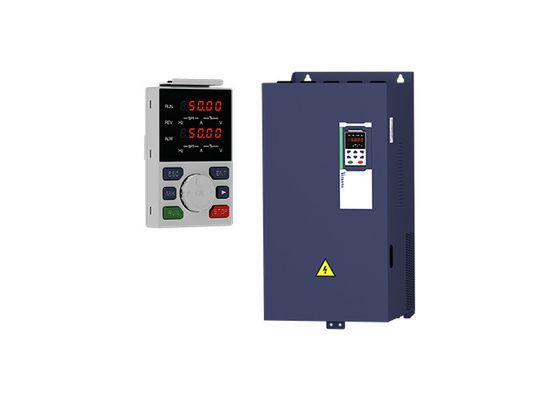

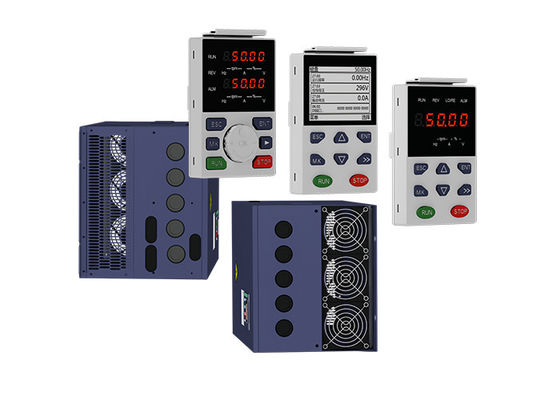

0.4kw aan de Omschakelaar van 710kw VFD PMSM voor Synchrone en Asynchrone Motor

1phase/3phase 220V: 200V~240V

3 fase 380V-480V: 380V~480V

Algemeen doeltoepassing: jaren '60 voor 150% van de geschatte stroom

Lichte ladingstoepassing: jaren '60 voor 120% van de geschatte stroom

V/f controle

De vectorcontrole van de Sensorlessstroom zonder PG kaart (SVC)

De stroom vectorcontrole van de sensorsnelheid met PG kaart (VC)

1:100 (V/f)

1:200 (SVC)

1:1000 (VC)

±0.5% (V/f)

±0.2% (SVC)

±0.02% (VC)

5Hz (V/f)

20Hz (SVC)

50Hz (VC)

0.00~2000.00Hz (V/f)

0.00~200.00Hz (SVC)

0.00~400.00Hz (VC)

Het digitale plaatsen: 0,01 Herz

Analogon die plaatsen: maximumfrequentie x 0,1%

150%/0.5Hz (V/f)

180%/0.25Hz (SVC)

200%/0Hz (VC)

SVC: binnen 5Hz10%, boven 5Hz5%

VC: 3.0%

V / F krommetype: rechte lijn, met meerdere balies, machtsfunctie, de scheiding van V/F-;

De steun van de torsieverhoging: Automatische torsieverhoging (fabriek die plaatsen), handtorsieverhoging

Steun lineaire en S-curveversnelling en vertraging;

4 groepen versnelling en vertragingstijd, plaatsende waaier 0.00s ~ 60000s

De controle van de overvoltagebox: beperk de machtsgeneratie van de motor door de outputfrequentie aan te passen vermijden overslaand de voltagefout;

De controle van de Undervoltagebox: controleer de machtsconsumptie van de motor door de outputfrequentie aan te passen om slingeringsmislukking te vermijden

VdcMaxcontrole: Beperk de hoeveelheid macht door de motor door de outputfrequentie aan te passen wordt geproduceerd om overvoltagereis te vermijden die;

VdcMincontrole: Controleer de machtsconsumptie van de motor door de outputfrequentie aan te passen, om de fout van sprongundervoltage te vermijden

Norm:

MODBUS-mededeling

KAN OPENEN EN PROFINET (IN ONTWIKKELING)

Norm:

5 digitale die inputterminals, één waarvan hoge snelheidsimpuls steunt tot 50kHz wordt ingevoerd;

2 analoge inputterminals, steunen 0 het voltageinput van ~ 10V of 0 de huidige input van ~ 20mA;

Optiekaart:

4 digitale inputterminals

2 de analoge input van het inputterminals.support-10v-+10v voltage

norm:

1 digitale outputterminal;

1 de outputterminal van de hoge snelheidsimpuls (open collectortype), steunt 0 output van het de golfsignaal van ~ 50kHz de vierkante;

1 terminal van de relaisoutput (het tweede relais is een optie)

2 analoge outputterminals, steunen 0 de huidige output van ~ 20mA of 0 het voltageoutput van ~ 10V;

Optiekaart: 4 digitale outputterminals

Interne EMC filter

Leeft en61800-3 na

Categorie C3

3de Milieu
