Aandrijving in drie stadia 30kw 40hp van de Enige Fasevfd de Veranderlijke Frequentie

Name: Aandrijving in drie stadia 30kw 40hp van de Enige Fasevfd de Veranderlijke Frequentie
Brand: VEIKONG
SKU: VFD500-030G/037GT4B
Price: 1.00 USD
Availability: InStock
Rating: 5 (145 reviews)

Alle producten

Tayfun van Turkije

de zonnepompomschakelaar is werkelijk in zeer goede kwaliteit en wij bereidden ook sommige promotieproducten voor tentoonstelling voor. Wij gaan nieuwe orden spoedig maken. Vorig jaar was er slechts één lokale agent en dit jaar, zijn er meer dan 8. Sommigen van hen verkopen slechts Veikong!
Cristian van Chili

Het is zeer goed! LCD de opties maken het veel gemakkelijker te gebruiken. Dat is de sterke kant, gemakkelijk van gebruik. En robuust. Grote PC-software.
Brahim Assad van Syrië

VFD500 de outputfrequentie is stabiel wanneer anderen schommelen. Ook is de outputstroom minder dan anderen, daarom outputfrequentie ook hoger zijn wat meer energie kan besparen.

Contactpersoon : Terry

Telefoonnummer : 008613910001000

WhatsApp : +8613923735888

Aandrijving in drie stadia 30kw 40hp van de Enige Fasevfd de Veranderlijke Frequentie

Plaats van herkomst	CHINA
Merknaam	VEIKONG
Certificering	CE, ROHS
Modelnummer	VFD500-030G/037GT4B
Min. bestelaantal	1
Prijs	Please contact quotation
Verpakking Details	<45kw de omschakelaar is gebruikt kartonpakket, is ≥45kw gebruikt houten gevalpakket
Levertijd	hangt van hoeveelheden af
Betalingscondities	T/T, Western Union, L/C
Levering vermogen	1000 EENHEDEN PER WEEK

Productdetails

Voltage	380V/220V	Macht	30Kw/40hp
Controlewijze	V/F controle, vectorcontrole	Beveiligingsniveau	IP20/IP65
Communciaton	Modbus485 Canopen Profinet	Toetsenbord	LEIDEN toetsenbord, LCD toetsenbord, Dubbel vertoningstoetsenbord
Hoog licht	Veranderlijke de Frequentieaandrijving 30kw van VFD , Veranderlijke de Frequentieaandrijving 3 40hp van VFD , Enige Fase 40hp vfd

Productomschrijving

van de de frequentieaandrijving VFD van 30kw 40hp 220v 380v de veranderlijke enige fase in drie stadia

De Technische gegevens van VEIKONG VFD500:

Punt		Specifiation
Input	Inuputvoltage	1phase/3phase 220V: 200V~240V 3 fase 380V-480V: 380V~480V
	De toegestane waaier van de Voltageschommeling	-15%~10%
	Inputfrequentie	50Hz/60Hz, schommeling minder dan 5%
Output	Outputvoltage	3phase: 0~input voltage
	Overbelastingscapaciteit	Algemeen doeltoepassing: jaren '60 voor 150% van de geschatte stroom Lichte ladingstoepassing: jaren '60 voor 120% van de geschatte stroom
Controle	Controlewijze	V/f controle De vectorcontrole van de Sensorlessstroom zonder PG kaart (SVC) De stroom vectorcontrole van de sensorsnelheid met PG kaart (VC)
	Werkende wijze	Snelheidscontrole, Torsiecontrole (SVC en VC)
	Snelheidswaaier	1:100 (V/f) 1:200 (SVC) 1:1000 (VC)
	De nauwkeurigheid van de snelheidscontrole	±0.5% (V/f) ±0.2% (SVC) ±0.02% (VC)
	Snelheidsreactie	5Hz (V/f) 20Hz (SVC) 50Hz (VC)
	frequentiegebied	0.00~600.00Hz (V/f) 0.00~200.00Hz (SVC) 0.00~400.00Hz (VC)
	De resolutie van de inputfrequentie	Het digitale plaatsen: 0,01 Herz Analogon die plaatsen: maximumfrequentie x 0,1%
	Starttorsie	150%/0.5Hz (V/f) 180%/0.25Hz (SVC) 200%/0Hz (VC)
	De nauwkeurigheid van de torsiecontrole	SVC: binnen 5Hz10%, boven 5Hz5% VC: 3.0%
	V/f kromme	V / F krommetype: rechte lijn, met meerdere balies, machtsfunctie, de scheiding van V/F-; De steun van de torsieverhoging: Automatische torsieverhoging (fabriek die plaatsen), handtorsieverhoging
	Frequentie die helling geven	Steun lineaire en S-curveversnelling en vertraging; 4 groepen versnelling en vertragingstijd, plaatsende waaier 0.00s ~ 60000s
	Gelijkstroom-de controle van het busvoltage	De controle van de overvoltagebox: beperk de machtsgeneratie van de motor door de outputfrequentie aan te passen vermijden overslaand de voltagefout; De controle van de Undervoltagebox: controleer de machtsconsumptie van de motor door de outputfrequentie aan te passen om slingeringsmislukking te vermijden VdcMaxcontrole: Beperk de hoeveelheid macht door de motor door de outputfrequentie aan te passen wordt geproduceerd om overvoltagereis te vermijden die; VdcMincontrole: Controleer de machtsconsumptie van de motor door de outputfrequentie aan te passen, om de fout van sprongundervoltage te vermijden
	Dragerfrequentie	1kHz~12kHz (varieert afhankelijk van het type)
	Startmethode	Direct begin (kan toegevoegde gelijkstroom-rem zijn); verzend het volgen begin

	Eindemethode	Vertragingseinde (kan toegevoegde gelijkstroom zijn remmend); vrij op te houden
	Maincontrolfunctie	Stoot NEER controle, mismoedigheidscontrole, tot 16 snelheidsverrichting, gevaarlijk snelheidsvermijden, de verrichting van de schommelingsfrequentie, versnellings en vertragingstijdomschakeling, VF-scheiding, over opwinding het remmen, procespid controle, slaap en activeringsfunctie, ingebouwde eenvoudige PLC logica, virtuele Input en outputterminals, ingebouwde vertragingseenheid, ingebouwde vergelijkingseenheid en logicaeenheid, parametersteun en terugwinning, perfect foutenverslag, het foutenterugstellen, twee groepen aan motor het parametersfreeswitching, de output van het softwareruilmiddel bedrading, terminals OMHOOG/

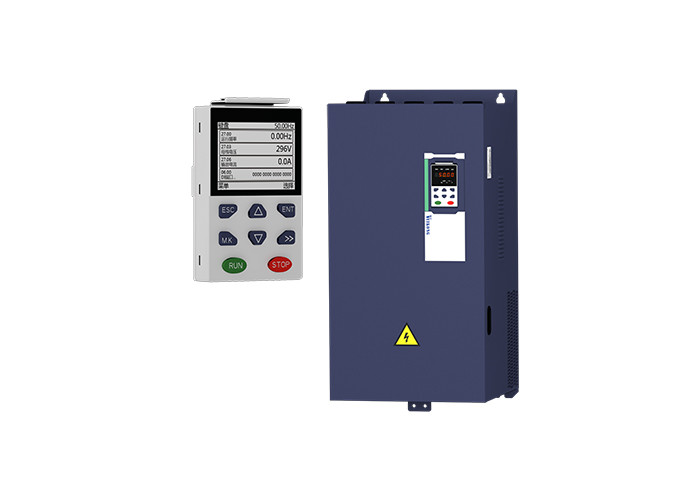

Functie	Toetsenbord	LEIDEN Digitaal toetsenbord en LCD toetsenbord (optie)
	Mededeling	Norm: MODBUS-mededeling KAN OPENEN EN PROFINET (IN ONTWIKKELING)

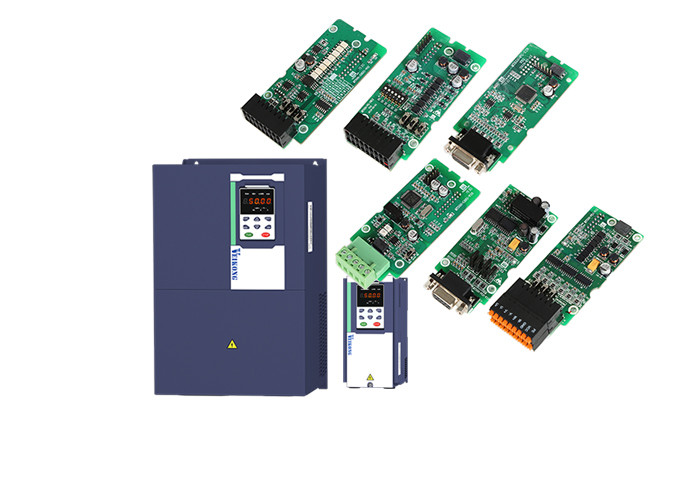

	PG kaart	De stijgende Kaart van de Codeurinterface (Differentiële Output en Open Collector), Roterende transformatorkaart
	Inputterminal	Norm: 5 digitale die inputterminals, één waarvan hoge snelheidsimpuls steunt tot 50kHz wordt ingevoerd; 2 analoge inputterminals, steunen 0 het voltageinput van ~ 10V of 0 de huidige input van ~ 20mA; Optiekaart: 4 digitale inputterminals 2 de analoge input van het inputterminals.support-10v-+10v voltage
	Outputterminal	norm: 1 digitale outputterminal; 1 de outputterminal van de hoge snelheidsimpuls (open collectortype), steunt 0 output van het de golfsignaal van ~ 50kHz de vierkante; 1 terminal van de relaisoutput (het tweede relais is een optie) 2 analoge outputterminals, steunen 0 de huidige output van ~ 20mA of 0 het voltageoutput van ~ 10V; Optiekaart: 4 digitale outputterminals
Bescherming	Verwijs naar Hoofdstuk 6 het „Oplossen van problemen en Tegenmaatregelen“ voor de beschermingsfunctie door
Milieu	Installatieplaats	Binnen, geen direct zonlicht, stof, corrosief gas, brandbaar gas, olierook, damp, druppel of zout.
	Hoogte	0-3000m.inverter zal zijn derated als de hoogte de hogere stroom van than1000m en van het nominale vermogen door 1% als hoogteverhoging door 100m zal verminderen
	Omgevingstemperatuur	-10°C~ +40°C, maximum50°c (derated als de omgevingstemperatuur tussen 40°C en 50°C) is Nominaal vermogen huidige daling door 1,5% als temperatuurverhoging door 1°C
	Vochtigheid	Minder dan 95%RH, zonder het condenseren
	Trilling	Minder dan 5,9 m/s2 (0,6 g)
	Opslagtemperatuur	-20°C ~ +60°C
Anderen	Installatie	Aan de muur bevestigd, vloer-gecontroleerd transmural kabinet,
	Beveiligingsniveau	IP20
	het koelen methode	Gedwongen - luchtkoeling
EMC	CE ROHS	Interne EMC filter Leeft en61800-3 na Categorie C3 3de Milieu

Vervang in het algemeen beroemde merken vfd toepassing.

Aandrijving in drie stadia 30kw 40hp van de Enige Fasevfd de Veranderlijke Frequentie 0

PID functie

40 Groepspid functie
r40.00	PID definitieve outputwaarde	Lees slechts eenheid: 0,1%	-	●
r40.01	PID definitieve vastgestelde waarde	Lees slechts eenheid: 0,1%	-	●
r40.02	PID def. koppelt waarde terug	Lees slechts eenheid: 0,1%	-	●
r40.03	PID afwijkingswaarde	Lees slechts eenheid: 0,1%	-	●

P40.04

PID referentiebron

Het cijfer van de eenheid: PID hoofdreferentiebron (ref1)

0: Digtital het plaatsen

1: AI1

2: AI2

3: AI3 (IO-uitbreidingsraad)

4: AI4 (IO-uitbreidingsraad)

5: De hoge frequentieimpuls van HDI

6: Mededeling

Het cijfer van tien: PID Auxilary referentiebron (ref2) Zelfde zoals het cijfer van de Eenheid

☆

P40.05

Gegeven PID koppelt waaier terug

0.01~655.35

100.00

☆

P40.06

PID digitale plaatsende 0

0.0~P40.05

0,0%

☆

P40.07

PID digitale plaatsende 1

0.0~P40.05

0,0%

☆

P40.08

PID digitale plaatsende 2

0.0~P40.05

0,0%

☆

P40.09

PID digitale plaatsende 3

0.0~P40.05

0,0%

☆

Wanneer PID de referentiebron het digitale plaatsen is, hangt PID digitale plaatsende 0~3 van functie van DI terminal 43 (vooraf ingestelde PID terminal I) en 44 (vooraf ingestelde PID terminal 2) af:

vooraf ingestelde PID terminal1	vooraf ingestelde PID terminal 2	PID Digitale plaatsende waarde (0,1%)
ondoeltreffend	ondoeltreffend	P40.06 * 100,0%/P40.05
ondoeltreffend	efficiënt	P40.07 * 100,0%/P40.05
efficiënt	ondoeltreffend	P40.08 * 100,0%/P40.05
efficiënt	efficiënt	P40.09 * 100,0%/P40.05

Bijvoorbeeld: Wanneer AI1 als PID wordt gebruikt koppel, als de volledige waaier aan 16.0kg-druk beantwoordt en vereis PID controle terug om 8.0kg te zijn; dan plaats P40.05 PID terugkoppelen waaier aan 16,00, PID digitale verwijzingsterminal uitgezocht aan P40.06, Vastgestelde P40.06 (vooraf ingesteld PID het plaatsen van 0) om 8,00 te zijn

vooraf ingestelde PID terminal1	vooraf ingestelde PID terminal 2	PID Digitale plaatsende waarde (0,1%)
ondoeltreffend	ondoeltreffend	P40.06 * 100,0%/P40.05
ondoeltreffend	efficiënt	P40.07 * 100,0%/P40.05
efficiënt	ondoeltreffend	P40.08 * 100,0%/P40.05
efficiënt	efficiënt	P40.09 * 100,0%/P40.05

P40.10

PID referentiebronselectie

0: ref1
1: ref1+ref2
2: ref1-ref2
3: ref1*ref2
4: ref1/ref2
5: Min (ref1, ref2)
6: Maximum (ref1, ref2)
7 (ref1+ref2-)/2
8: de overschakeling van fdb1and fdb2

☆

P40.11

PID koppelt source1 terug

Cijfer 0 van de eenheid: PID koppelt source1 (fdb1) terug

0: AI1

1: AI2

2: AI3 (optiekaart)

3: AI4 (optiekaart)

4: PLUSE (HDI)

5: Mededeling

6: De stroom van het motornominale vermogen

7: De frequentie van het motornominale vermogen

8: De torsie van het motornominale vermogen

9: De frequentie van het motornominale vermogen

Het cijfer van tien: PID koppelt source2 (fdb2) terug

Zelfde zoals het cijfer van de Eenheid

☆

P40.13

PID koppelt functieselectie terug

0: fdb1
1: fdb1+fdb2
2: fdb1-fdb2
3: fdb1*fdb2
4: fdb1/fdb2
5: Min (fdb1, fdb2) nemen de kleinere waarde van fdb1.fdb2
6: Maximum (fdb1, fdb2) neem de grotere waarde van fdb1.fdb2
7: (ref1+ref2-)/2
8: de overschakeling van fdb1and fdb2

☆

P40.14

PID outputeigenschap

0: PID de output is positief: wanneer terugkoppel overschrijdt het signaal de PID referentiewaarde, zal de outputfrequentie van de omschakelaar verminderen om PID in evenwicht te brengen. Bijvoorbeeld, de spanningspid controle tijdens wrapup

1: PID de output is negatief: Wanneer terugkoppel is het signaal sterker dan de PID referentiewaarde, de outputfrequentie van de omschakelaar zal stijgen om PID in evenwicht te brengen. Bijvoorbeeld, de spanningspid controle tijdens wrapdown

☆

Het PID outputkenmerk wordt bepaald door P40.14 en Di terminal 42 functiepid positieve/negatieve omschakeling:

P40.14 = 0 en „42: PID de positieve/negatieve omschakelings“ terminal is ongeldig: : PID het outputkenmerk is positief

P40.14 = 0 en „42: PID de positieve/negatieve omschakelings“ terminal is geldig: : PID het outputkenmerk is negatief

P40.14 = 1 en „42: PID de positieve/negatieve omschakelings“ terminal is ongeldig: : PID het outputkenmerk is negatief

P40.14 = 1 en „42: PID de positieve/negatieve omschakelings“ terminal is geldig: : PID het outputkenmerk is positief

P40.15

Bovengrens van PID output

-100.0%~100.0%

100.0%

☆

P40.16

ondergrens van PID output

-100.0%~100.0%

0,0%

☆

P40.17

Proportaionalaanwinst KP1

0.00~10.00

De functie wordt toegepast op de evenredige aanwinst P van PID input.

P bepaalt de sterkte van de gehele PID regelaar. De parameter van 100 betekent dat wanneer de compensatie van PID terugkoppelt en de bepaalde waarde 100% is, de het aanpassen waaier van PID is de Max. frequentie aanpast (negerend integrale functie en differentiële functie).

5.0%

☆

P40.18

Integrale tijd TI1

0.01s~10.00s

Deze parameter bepaalt de snelheid van PID schatter om integrale aanpassing op de afwijking van PID uit te voeren en verwijzing terugkoppelt.

Wanneer de afwijking van PID terugkoppelt en de verwijzing is 100%, het integrale schatterwerk onophoudelijk na de tijd (negerend het evenredige effect en differentieel effect) om de Max. Frequentie (P01.06) te bereiken of het Max. Voltage (P12.21). Korter is de integrale sterkere tijd,

aanpassing

1.00s

☆

P40.19

Differentiële tijd TD1

0.000s~10.000s

Deze parameter bepaalt de sterkte van de veranderingsverhouding wanneer PID de schatter integrale aanpassing op de afwijking van PID terugkoppelt en verwijzing uitvoert.

Als PID veranderingen 100% tijdens de tijd terugkoppelt, is de aanpassing van integrale schatter (negerend het evenredige effect en differentieel effect) de Max. Frequentie (P01.06) of het Max. Voltage (P12.21). Langer is de integrale sterkere tijd, het aanpassen.

0.000s

☆

P40.20

Proportaionalaanwinst KP2

0.00~200.0%.

5.0%

☆

P40.21

Integrale tijd TI2

0.00s (geen om het even welk integraal effect) ~20.00s

1.00s

☆

P40.22

Differentiële tijd TD2

0.000s~0.100s

0.000s

☆

P40.23

PID de voorwaarde van de parameteroverschakeling

0: geen overschakeling

Schakel niet, KP1, TI1, TD1 gebruiken
1: overschakeling via Di

Schakelaar door DI terminal

KP1, TI1, TD1 worden gebruikt wanneer de functie van DI terminal Nr 41 ongeldig is; KP2, TI2, TD2 worden gebruikt wanneer geldig
2: automatische die overschakeling op afwijking wordt gebaseerd

De absolute waarde van PID bevel en koppelt afwijking terug is minder dan P40.24, gebruikend KP1, TI1, TD1; de absolute waarde van afwijking is groter dan P40.25, gebruikend KP2, TI2, TD2-parameters; de absolute waarde van afwijking is tussen P40.24~P40.25, zijn de twee reeksen parameters lineair transitioned.

☆

P40.24

PID devation 1 van de parameteroverschakeling

0.0%~P40-25

20.0%

☆

P40.25

PID devation 2 van de parameteroverschakeling

P4024~100.0%

80.0%

☆
