3Phase 7.5kw 10 van de Veranderlijke de Motorpk Aandrijving 50hz 60hz van de Frequentieaandrijving VFD VSD
| Plaats van herkomst | China |
|---|---|
| Merknaam | VEIKONG |
| Certificering | CE, ROHS |
| Modelnummer | VFD500-7R5GT4B |
| Min. bestelaantal | 1 |
| Prijs | Please contact quotation |
| Verpakking Details | <45kw de omschakelaar is gebruikt kartonpakket, is ≥45kw gebruikt houten gevalpakket |
| Levertijd | hangt van hoeveelheden af |
| Betalingscondities | T/T, Western Union, L/C |
| Levering vermogen | 1000 eenheden per week |
Productdetails
| Voltage | 380V/220V | Macht | 7,5kw/10pk |
|---|---|---|---|
| Huidig | 17A | frequentie | 0-2000hz |
| Type | AC-DC-AC | Garantie | 18 maanden |
| Hoog licht | 3Phase 10 van de Veranderlijke Frequentiepk Aandrijving,de Motoraandrijving van 7.5kw VSD,de aandrijving van 3Phase 10hp vfd |
||
Productomschrijving
de frequentieaandrijving ac dirve 50hz 60hz van 380v 7.5kw 10hp VFD VSD in drie stadia
Reeks 3 van VEIKONG VFD500 Omschakelaar van de Fase de Vectorcontrole (0.75KW-710KW)
-
Uitstekende controleprestaties
-
Miniontwerp, kleinere installatieruimte
-
Rijke productconfiguratie en interface
-
Makkelijk te gebruiken en gemakkelijk te herstellen
-
Integreer veelvoudige producteigenschappen om aan diverse toepassingsbehoeften te voldoen
Eigenschappen
1, met binnenemc C3 filter en modulair ontwerp voor IO-uitbreidingskaart en verschillende soorten PG kaart
2, Hoogste prestaties in onze industrie die in torsie in minder dan 1hz 0.5hz 0.25hz 0.1hz en 0hz vertegenwoordigen
het kan met om het even welk binnenlands Chinees merk voor outputtorsie vergelijkbaar zijn.

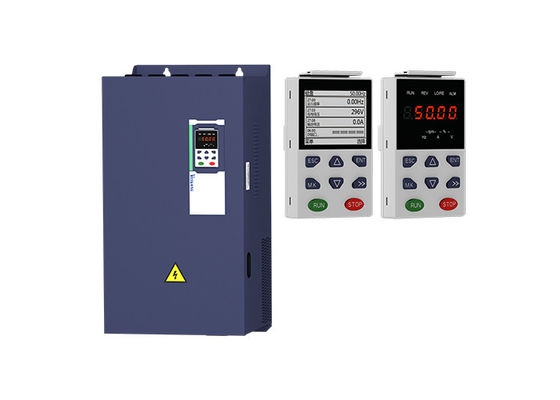

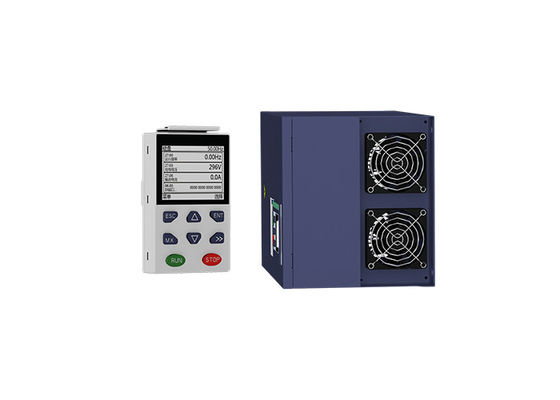

3, het Vlotte lopen en stabiliteit, steunen facultatief LCD toetsenbord en dubbel vertoningstoetsenbord. de hulpmiddelen van steunpc. de steun modbus485, canopen, profinet mededeling.
4, Met geringe geluidssterkte op motor en snelle reactie voor de versnelling en de vertraging van 0.1S zonder dode streek
5, Omgekeerde en voorwaartse vrije omschakeling
6, het Slapen functioneren en energie - besparingsfunctie evenals in gebouwde PLC programmering
7, Spanningscontrole en de controle van de torsiewijze
8, steunen twee parameters van de groepsmotor die de controle van de twee motoromschakeling kunnen realiseren
3, het Vlotte lopen en stabiliteit, steunen facultatief LCD toetsenbord en dubbel vertoningstoetsenbord. de hulpmiddelen van steunpc. de steun modbus485, canopen, profinet mededeling.
4, Met geringe geluidssterkte op motor en snelle reactie voor de versnelling en de vertraging van 0.1S zonder dode streek
5, Omgekeerde en voorwaartse vrije omschakeling
6, het Slapen functioneren en energie - besparingsfunctie evenals in gebouwde PLC programmering
7, Spanningscontrole en de controle van de torsiewijze
8, steunen twee parameters van de groepsmotor die de controle van de twee motoromschakeling kunnen realiseren
| Punt | Specifiation | |
| Input | Inuputvoltage |
1phase/3phase 220V: 200V~240V 3 fase 380V-480V: 380V~480V |
| De toegestane waaier van de Voltageschommeling | -15%~10% | |
| Inputfrequentie | 50Hz/60Hz, schommeling minder dan 5% | |
| Output | Outputvoltage | 3phase: 0~input voltage |
| Overbelastingscapaciteit |
Algemeen doeltoepassing: jaren '60 voor 150% van de geschatte stroom Lichte ladingstoepassing: jaren '60 voor 120% van de geschatte stroom |
|
| Controle | Controlewijze |
V/f controle De vectorcontrole van de Sensorlessstroom zonder PG kaart (SVC) De stroom vectorcontrole van de sensorsnelheid met PG kaart (VC) |
| Werkende wijze | Snelheidscontrole, Torsiecontrole (SVC en VC) | |
| Snelheidswaaier |
1:100 (V/f) 1:200 (SVC) 1:1000 (VC) |
|
| De nauwkeurigheid van de snelheidscontrole |
±0.5% (V/f) ±0.2% (SVC) ±0.02% (VC) |
|
| Snelheidsreactie |
5Hz (V/f) 20Hz (SVC) 50Hz (VC) |
|
| frequentiegebied |
0.00~600.00Hz (V/f) 0.00~200.00Hz (SVC) 0.00~400.00Hz (VC) |
|
| De resolutie van de inputfrequentie |
Het digitale plaatsen: 0,01 Herz Analogon die plaatsen: maximumfrequentie x 0,1% |
|
| Starttorsie |
150%/0.5Hz (V/f) 180%/0.25Hz (SVC) 200%/0Hz (VC) |
|
| De nauwkeurigheid van de torsiecontrole |
SVC: binnen 5Hz10%, boven 5Hz5% VC: 3.0% |
|
| V/f kromme |
V / F krommetype: rechte lijn, met meerdere balies, machtsfunctie, de scheiding van V/F-; De steun van de torsieverhoging: Automatische torsieverhoging (fabriek die plaatsen), handtorsieverhoging |
|
| Frequentie die helling geven |
Steun lineaire en S-curveversnelling en vertraging; 4 groepen versnelling en vertragingstijd, plaatsende waaier 0.00s ~ 60000s |
|
| Gelijkstroom-de controle van het busvoltage |
De controle van de overvoltagebox: beperk de machtsgeneratie van de motor door de outputfrequentie aan te passen vermijden overslaand de voltagefout;
De controle van de Undervoltagebox: controleer de machtsconsumptie van de motor door de outputfrequentie aan te passen om slingeringsmislukking te vermijden
VdcMaxcontrole: Beperk de hoeveelheid macht door de motor door de outputfrequentie aan te passen wordt geproduceerd om overvoltagereis te vermijden die; VdcMincontrole: Controleer de machtsconsumptie van de motor door de outputfrequentie aan te passen, om de fout van sprongundervoltage te vermijden |
|
| Dragerfrequentie | 1kHz~12kHz (varieert afhankelijk van het type) | |
| Startmethode |
Direct begin (kan toegevoegde gelijkstroom-rem zijn); verzend het volgen begin |
|
VFD500 de lijst van de parameterdistributie
| Classificatie | Parametergroep | Pagina |
| Gemeenschappelijke parameters | 00: Basisfunctie | Pagina 30 |
| 01: Frequentie bronselectie | Pagina 32 | |
| 02: Begin en einde | Pagina 37 | |
| 03: Helling en S-curve | Pagina 39 | |
| 04: Analogon en impulsinput | Pagina 41 | |
| 05: Analogon en impulsoutput | Pagina 45 | |
| 06: Multifunctionele Digitale input (Di) | Pagina 46 | |
| 07: Multifunctionele Digitale output () | Pagina 49 | |
| 08: Het digitale Output plaatsen | Pagina 51 | |
| Motorcontrole | 10: Codeurtype | Pagina 53 |
| 11: Motor1parmeter | Pagina 54 | |
| 12: De parameter van Motor1vfcontrol | Pagina 56 | |
| 13: Motor1 Vectorcontrolparameter | Pagina 58 | |
| 14: Torsiecontrole | Pagina 59 | |
| 16: Energie - besparingscontrole | Pagina 61 | |
| Vertoning en bescherming | 20: User-defined parameters | Pagina 62 |
| 21: Toetsenbord en vertoning | Pagina 63 | |
| 22: AC Aandrijvingsconfiguratie | Pagina 65 | |
| 23: De functie van de aandrijvingsbescherming het plaatsen | Pagina 67 | |
| 24: De parameter van de motorbescherming | Pagina 70 | |
| 25: Fout het volgen parameter | Pagina 72 | |
| 26: De parameter van de foutenopname | Pagina 72 | |
| 27: Controleparameter | Pagina 74 | |
| Mededeling | 30: Modbusmededeling | Pagina 75 |
| Toepassing | 40: Procespid Functie | Pagina 77 |
| 41: Slaapfunctie | Pagina 81 | |
| 42: Eenvoudige PLC | Pagina 82 | |
| 43: Programmeerbare vertragingseenheid | Pagina 84 | |
| 44: Comparateur en logicaeenheid/controlemechanisme | Pagina 86 | |
| 45: Multifunctionele teller | Pagina 90 | |
| Motor 2 | 60: Motor2 basisparameter | Pagina 91 |
| 61: Motor2 parameter | Pagina 91 | |
| 62: De parameter van de Motor2vf controle | Pagina 92 | |
| 63: Motor2 vectorcontroleparameter | Pagina 92 |
DE TOEPASSING VAN VEIKONG VFD500:
ModelRange
| Model |
Machtscapaciteit (KVA) |
Ingangsstroom (a) |
Outputstroom (A) |
Aanpasbare Motor (KW) |
GROOTTE | Remeenheid | |
| Zware lading | Lichte lading | ||||||
| In drie stadia: 380-480V, 50/60Hz | |||||||
| VFD500-R75GT4B | 1.5 | 3.4 | 2.5 | 4.2 | 0,75 | RANGSCHIK A | Intern |
| VFD500-1R5GT4B | 3 | 5 | 4.2 | 5.6 | 1.5 | ||
| VFD500-2R2GT4B | 4 | 5.8 | 5.6 | 9.4 | 2.2 | ||
| VFD500-4R0G/5R5PT4B | 5.9 | 10.5 | 9.4 | 13.0 | 3.7 | ||
| VFD500-5R5G/7R5PT4B | 8.9 | 14.6 | 13.0 | 17.0 | 5.5 | GROOTTE B | |
| VFD500-7R5G/011PT4B | 11 | 20.5 | 17.0 | 23.0 | 7.5 | ||
| VFD500-011G/015PT4B | 17 | 26.0 | 25.0 | 31.0 | 11 | GROOTTE C | Intern |
| VFD500-015G/018PT4B | 21 | 35.0 | 32.0 | 37.0 | 15 | ||
| VFD500-018G/022PT4B | 24 | 38.5 | 37.0 | 45.0 | 18.5 | GROOTTE D | |
| VFD500-022G/030PT4B | 30 | 46.5 | 45.0 | 57.0 | 22 | ||
| VFD500-030G/037PT4 | 40 | 62.0 | 60.0 | 75.0 | 30 | GROOTTE E | optie |
| VFD500-037G/045PT4 | 50 | 76.0 | 75.0 | 87.0 | 37 | ||
| VFD500-045G/055PT4 | 60 | 92.0 | 90.0 | 110.0 | 45 | GROOTTE F | |
| VFD500-055G/075PT4 | 75 | 113.0 | 110.0 | 135.0 | 55 | ||
| VFD500-075G/090PT4 | 104 | 157.0 | 152.0 | 165.0 | 75 | GROOTTE G | |
| VFD500-090G/110PT4 | 112 | 170.0 | 176.0 | 210.0 | 90 | Extern | |
| VFD500-110G/132PT4 | 145 | 220.0 | 210.0 | 253.0 | 110 | GROOTTE H | |
| VFD500-132G/160PT4 | 170 | 258.0 | 253.0 | 304.0 | 132 | GROOTTE I | |
| VFD500-160G/185PT4 | 210 | 320.0 | 304.0 | 360.0 | 160 | ||
| VFD500-185G/200PT4 | 245 | 372.0 | 360.0 | 380.0 | 185 | GROOTTE J | |
| VFD500-200G/220PT4 | 250 | 380.0 | 380.0 | 426.0 | 200 | ||
| VFD500-220G/250PT4 | 280 | 425.0 | 426.0 | 465.0 | 220 | GROOTTE K | |
| VFD500-250G/280PT4 | 315 | 479.0 | 465.0 | 520.0 | 250 | ||
| VFD500-280G/315PT4 | 350 | 532.0 | 520.0 | 585.0 | 280 | GROOTTE L | |
| VFD500-315G/355PT4 | 385 | 585.0 | 585.0 | 650.0 | 315 | ||
| VFD500-355G/400PT4 | 420 | 638.0 | 650.0 | 725.0 | 355 | GROOTTE M | |
| VFD500-400G/450PT4 | 470 | 714.0 | 725.0 | 820.0 | 400 | ||
| VFD500-450G/500PT4 | 530 | 800.0 | 820.0 | / | 450 | GROOTTE N | |
| VFD500-500G/560PT4 | 580 | 880.0 | 900.0 | / | 500 | ||
| VFD500-560G/630PT4 | 630 | 950.0 | 980.0 | / | 560 | GROOTTE O | |
| VFD500-630GT4 | 710 | 1080 | 1120. | / | 630 | GROOTTE O | |
| VFD500-710GT4 | 790 | 1200 | 1260 | / | 710 | GROOTTE O | |
| Enige fase: 220V, 50/60HZ | |||||||
| VFD500-R40GS2 | 1.3 | 6.0 | 3.2 | 5.6 | 0,4 | RANGSCHIK A | Ingebouwd |
| VFD500-R75GS2 | 2.4 | 11.0 | 5.6 | 8.0 | 0,75 | RANGSCHIK A | |
| VFD500-1R5GS2 | 3.5 | 15.0 | 8.0 | 10.6 | 1.5 | RANGSCHIK A | |
| VFD500-2R2GS2 | 5.5 | 25.0 | 10.6 | 14.0 | 2.2 | RANGSCHIK A | |
| VFD500-4R0GS2 | 7.7 | 35.0 | 17.0 | 23.0 | 4.0 | GROOTTE B | |
| VFD500-5R5GS2 | 8.9 | 53.0 | 25.0 | 31.0 | 5.5 | GROOTTE C | |
| VFD500-7R5GS2 | 11 | 67.0 | 32.0 | 37.0 | 7.5 | GROOTTE C |
|
